Skladacia stena s parkoviskom TB700-TB750-TB800 - BEZ SKLA
Skladacie steny nielen pre nákupné centrá a veľkorysé priestory

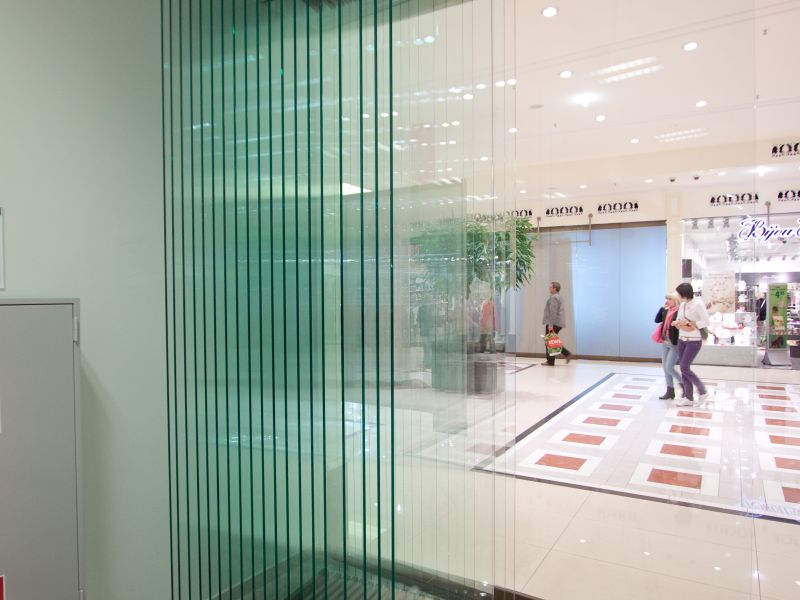

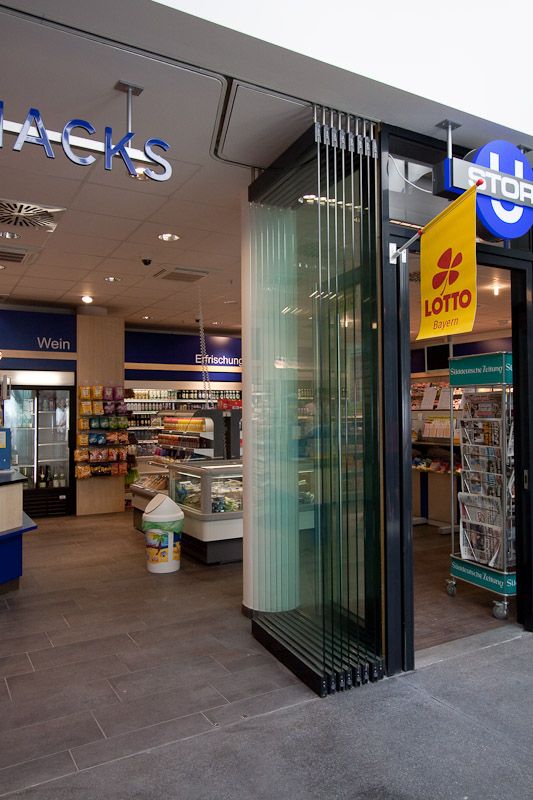

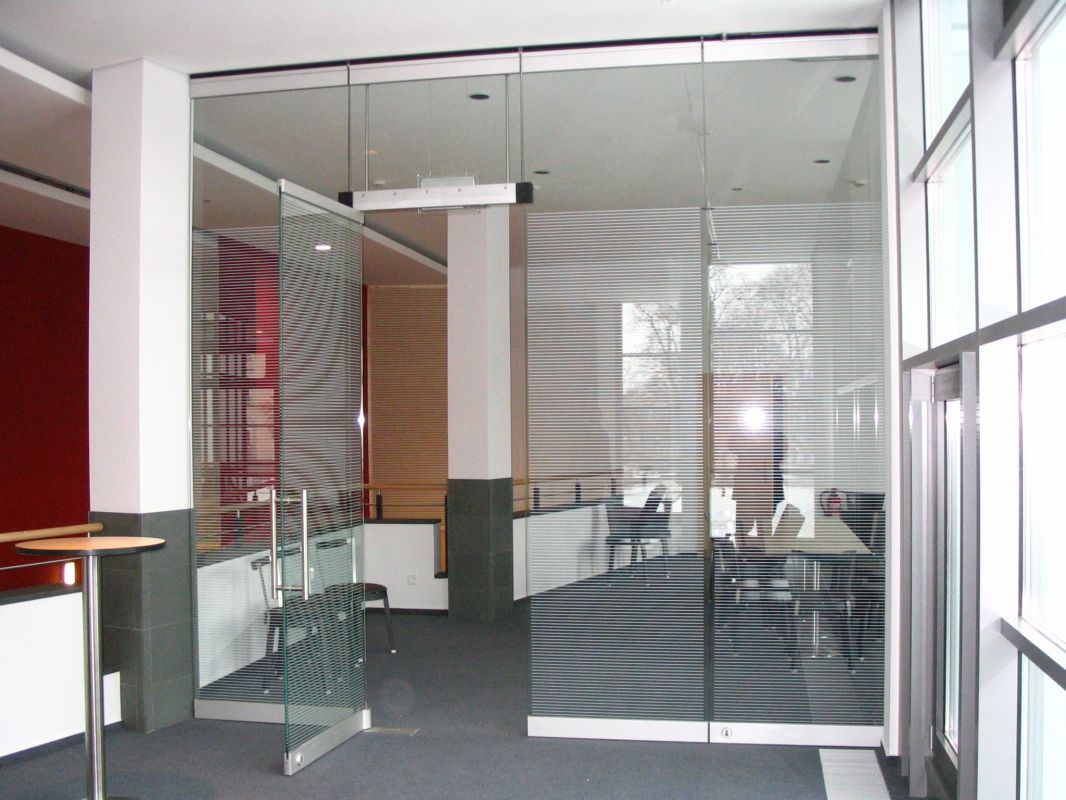

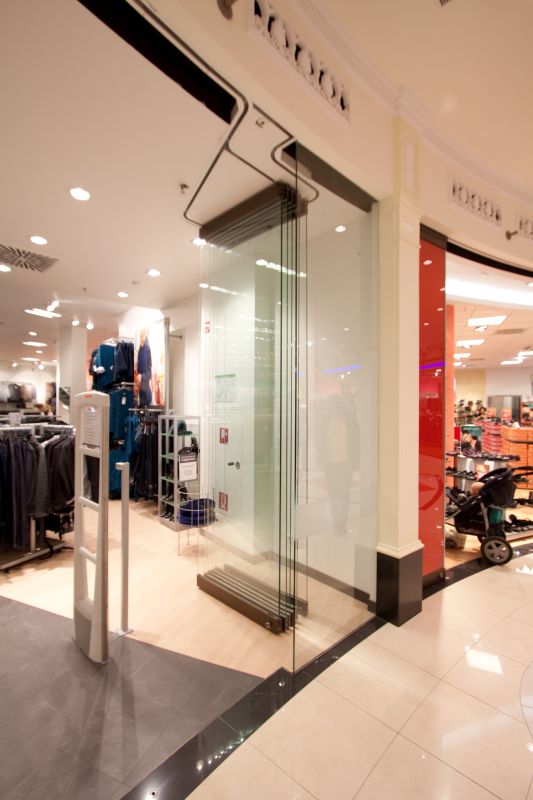

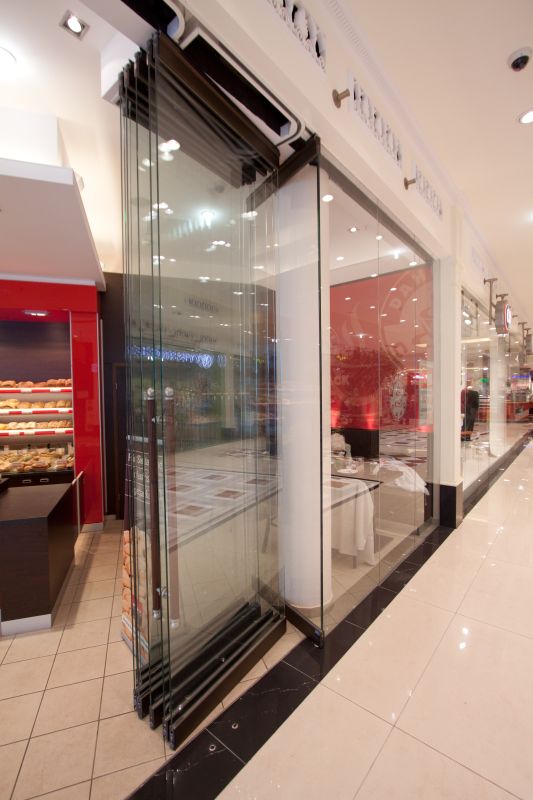

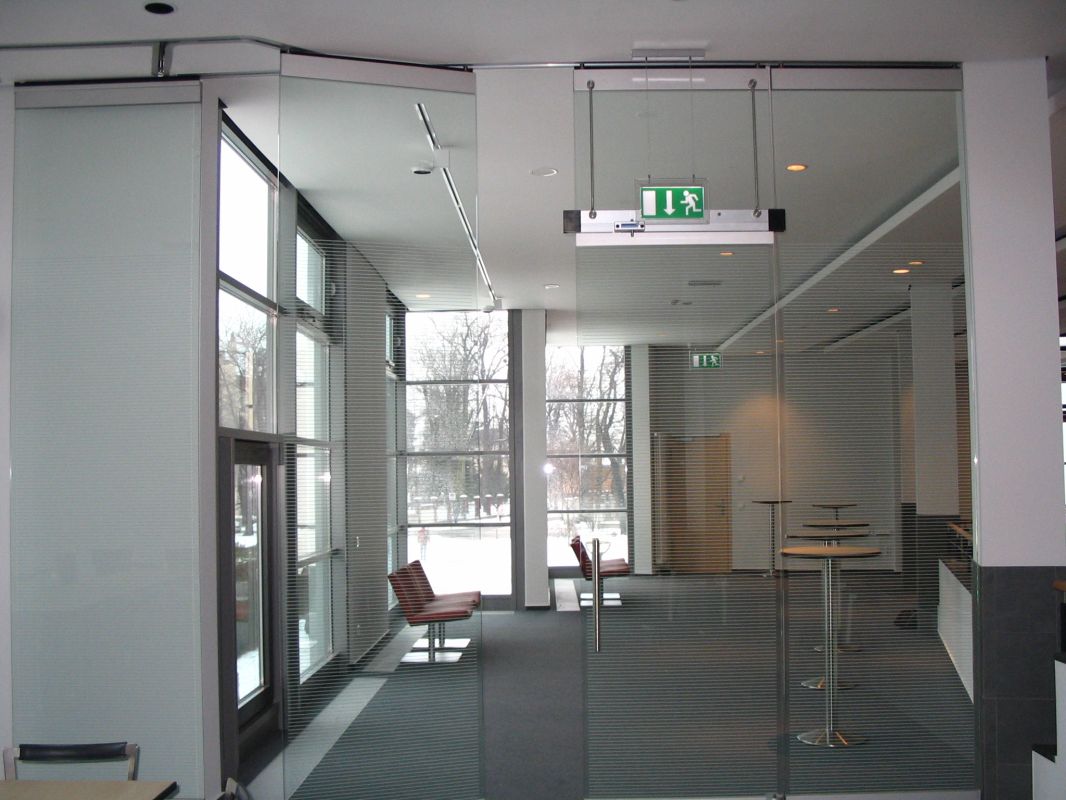

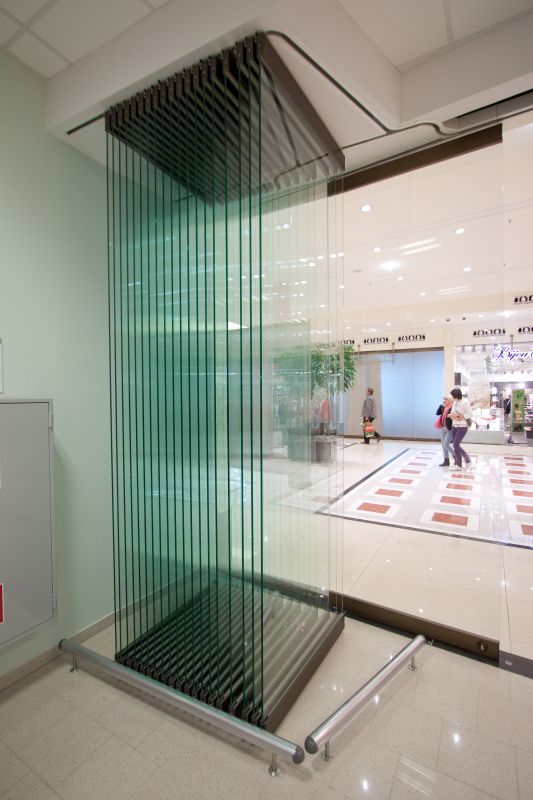

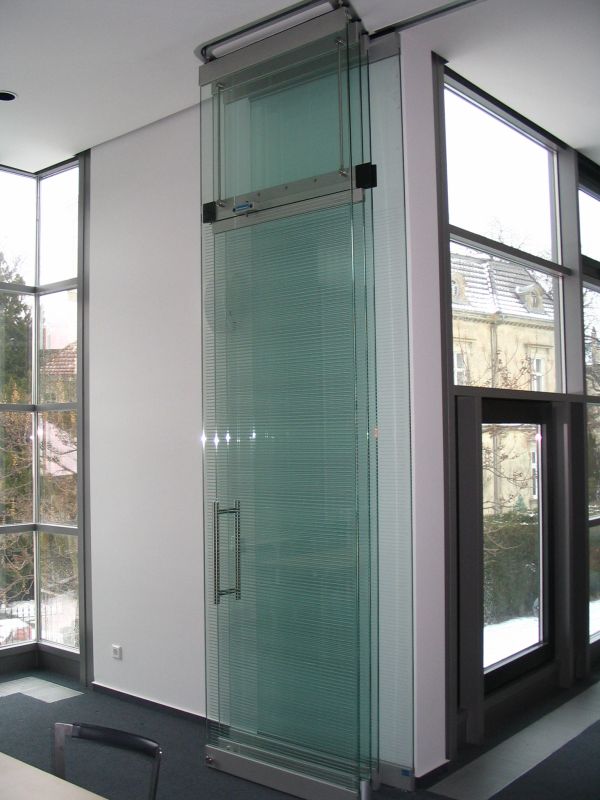

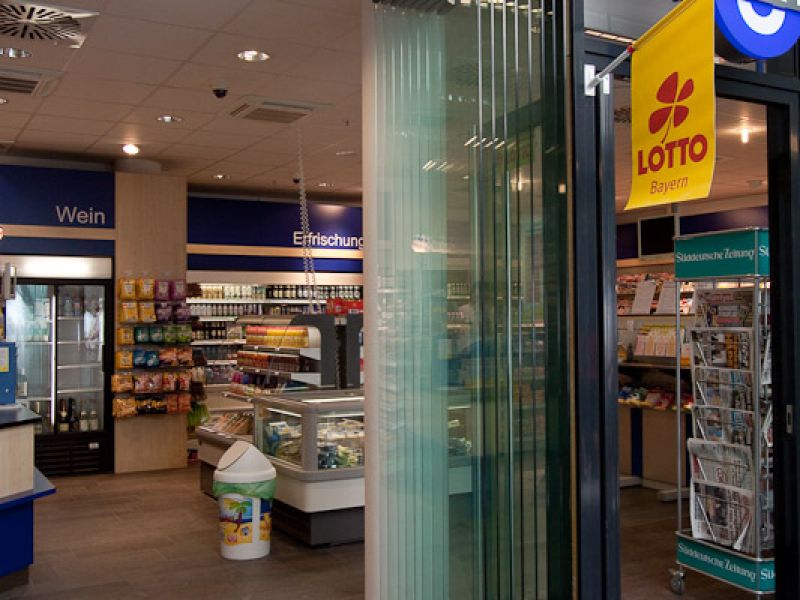

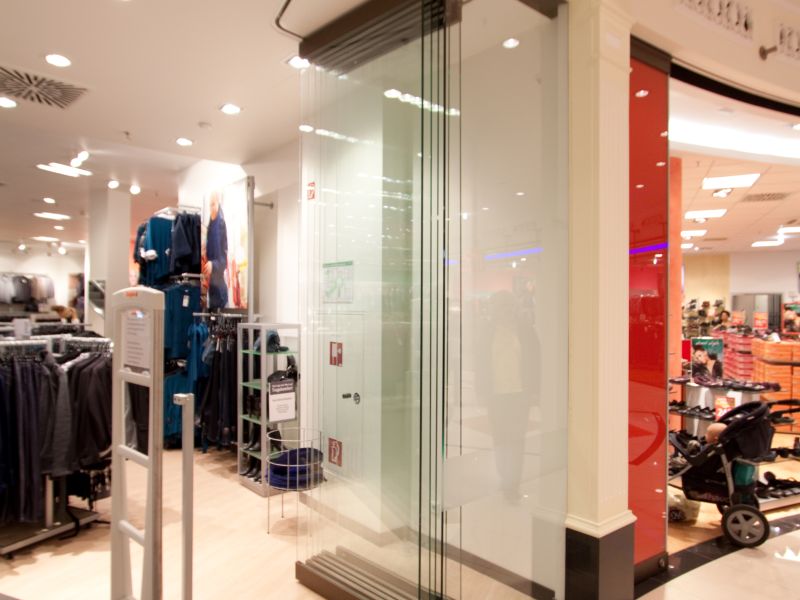

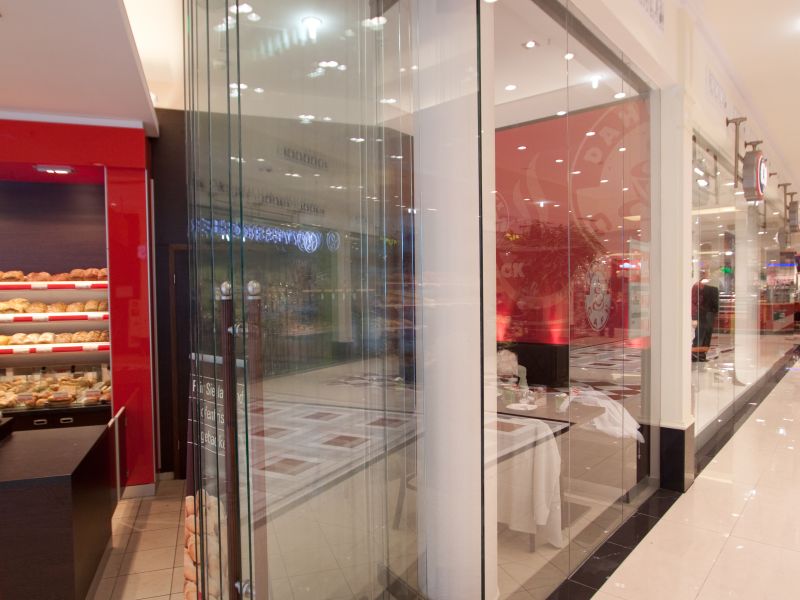

Celosklenený systém posuvných dverí s parkoviskom je určený nielen pre nákupné centrá, výstaviská, predajne a skladové priestory, ale nájde si uplatnenie aj v privátnych domoch a bytoch.
Hladký a plynulý chod zabezpečujú plastom-Delrin pokryté vozíky, ktoré významne vplývajú na tichý chod posuvného systému.
Vďaka sofistikovanej technológii a širokému výberu typov parkových sú možné realizácie rôznych individuálnych požiadaviek, vrátane delenia, resp. zakrivenia tejto skladacej sklenenej priečky, resp. steny.
| TB700 | TB750 | TB800 | |
| Materiál | hliník | hliník | hliník |
| Hrúbka skla | 10 alebo 12 mm | 10 alebo 12 mm | 10 alebo 12 mm |
| Max. výška panelu | 2 800 mm | 3 500 mm | 4 000 mm |
| Max. šírka panelu | 1 200 mm | 1 500 mm | 1 500 mm |
| Max. váha panelu | 100 kg | 150 kg | 180 kg |
| Počet sklenených panelov | 12-15 na parkovisko | 12-15 na parkovisko | 12-15 na parkovisko |
| Rozmer horného vedenia (š x v) | 58 x 60 mm | 58 x 60 mm | 58 x 60 mm |
| Opracovanie skla | nie je potrebné | ||
| Skladanie panelov | podľa požiadavky | podľa požiadavky | |
| Výška koľajnice dverí | 100 mm | 100 mm |
Set obsahuje
- 1. Horná koľajnica s fixnou dĺžkou max. 5000 mm, predvŕtaná pre zapustené skrutky s vnútorným hexagonálnym otvorom

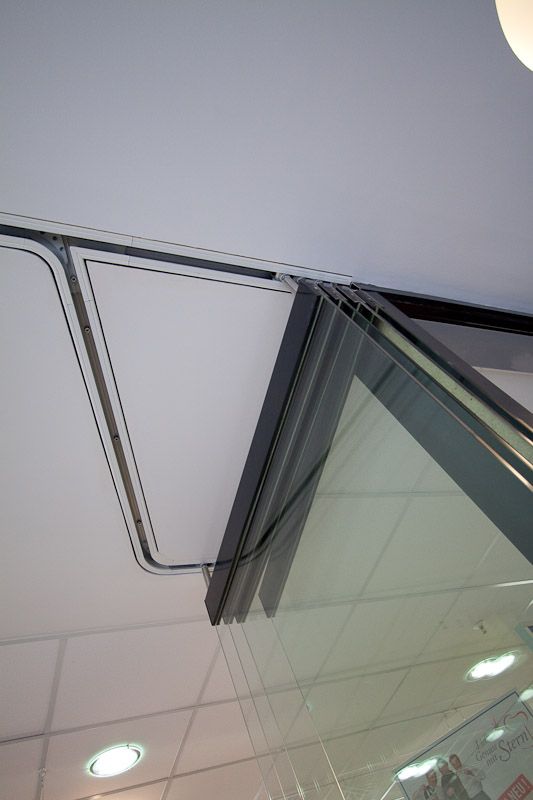

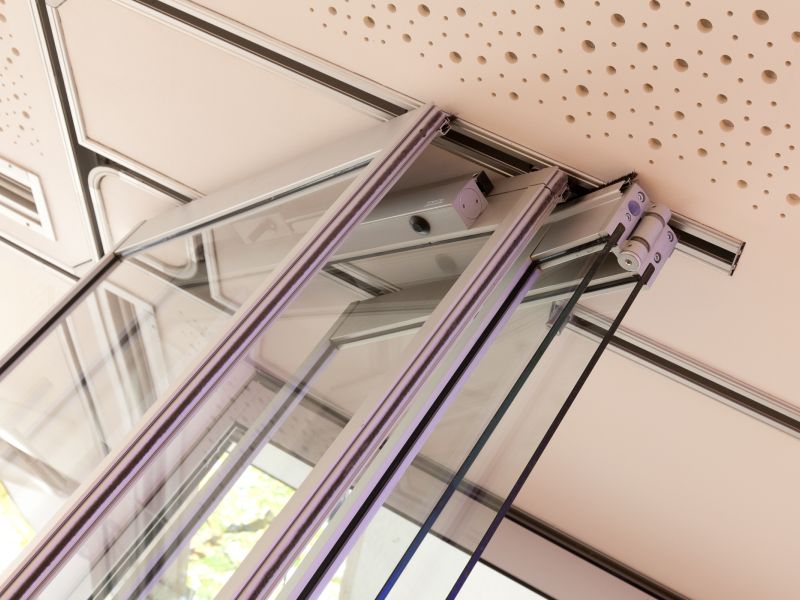

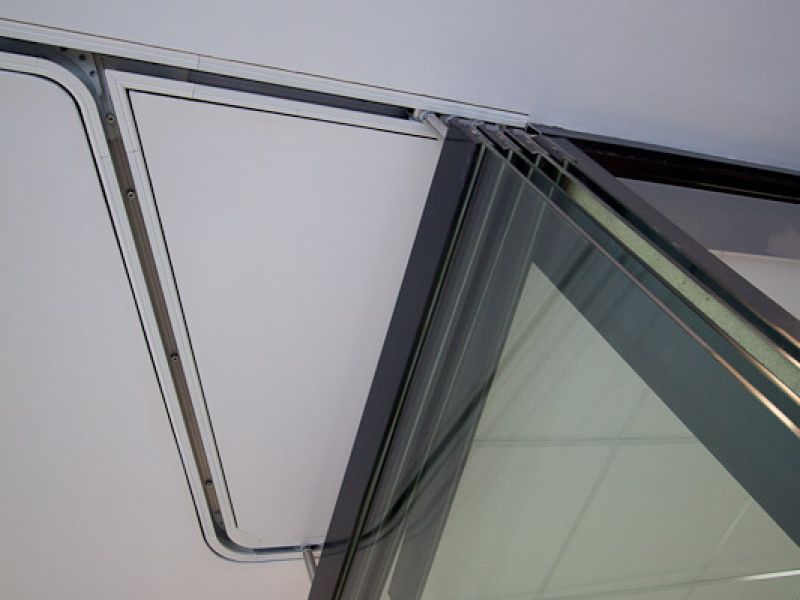

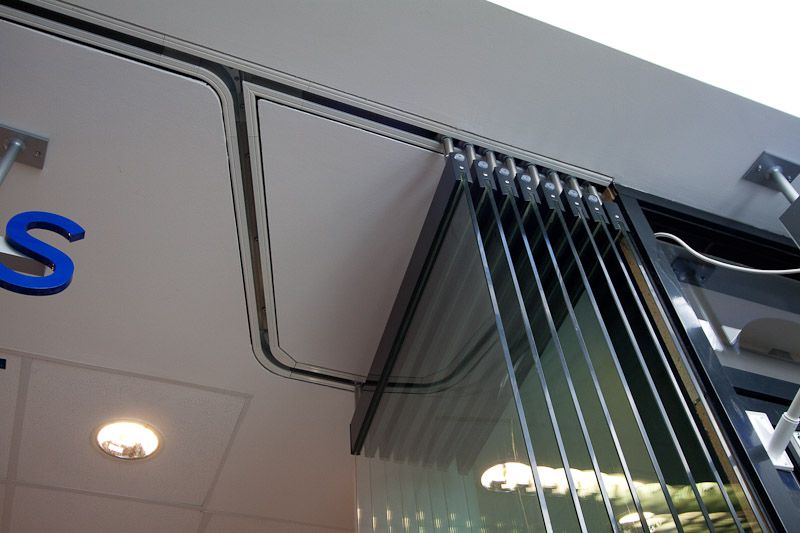

- 2. Parkovisko tvorí horná predvŕtaná vodiaca koľajnica, spojovacia sada a dorazy bez krytiek

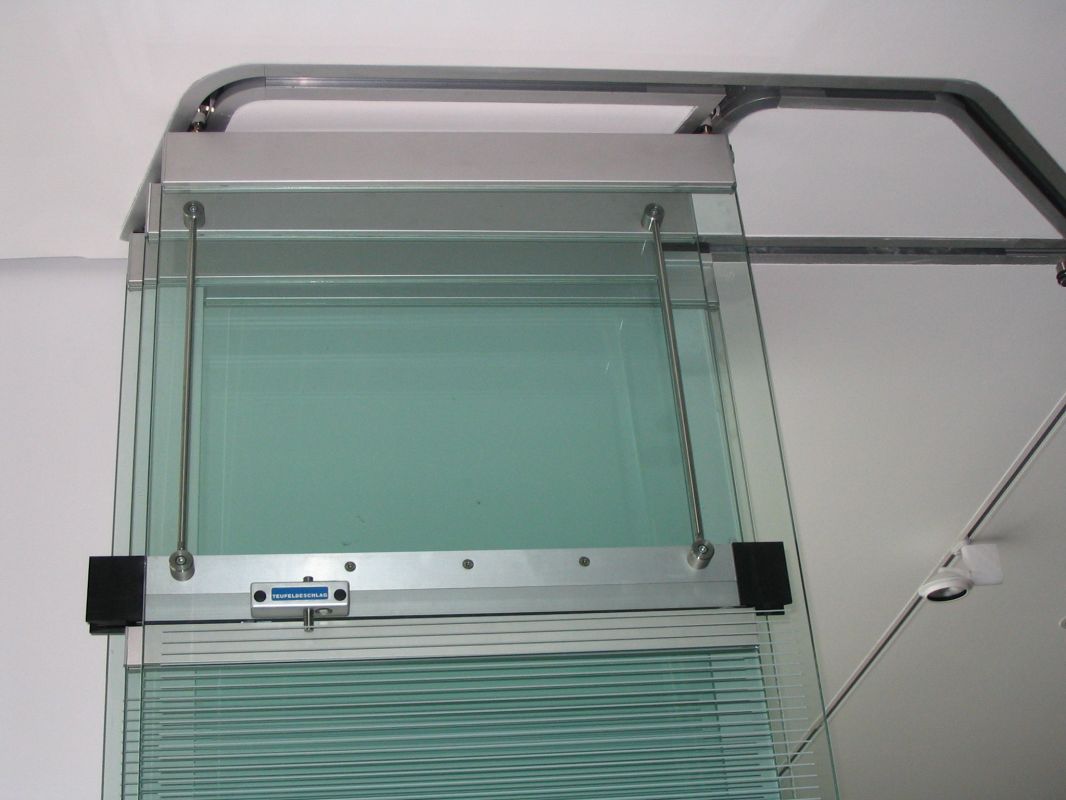

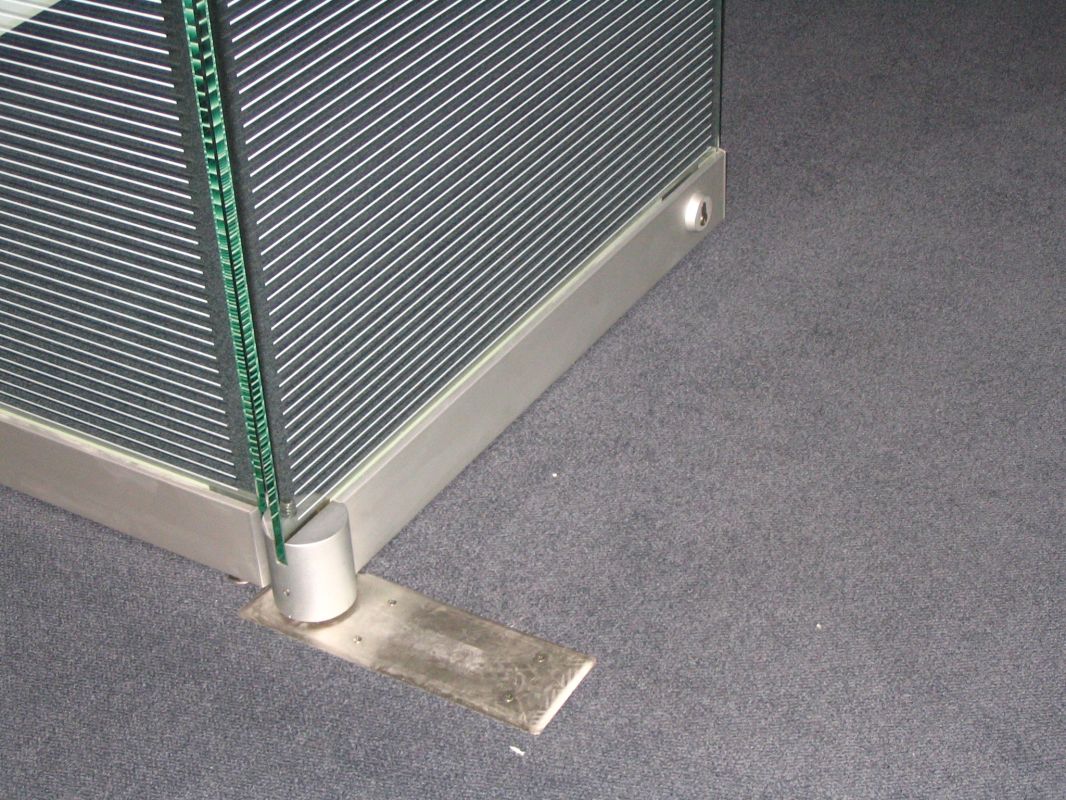

- 3. Otočný panel skla obsahuje horný profil 100 mm so štetinami a zapadkou PT priemeru 15 mm, spodný profil 100 mm, zámok, podlahové štetiny s nemeckou oskou na samozatvárač alebo podlahové ložisko, bez cylindra

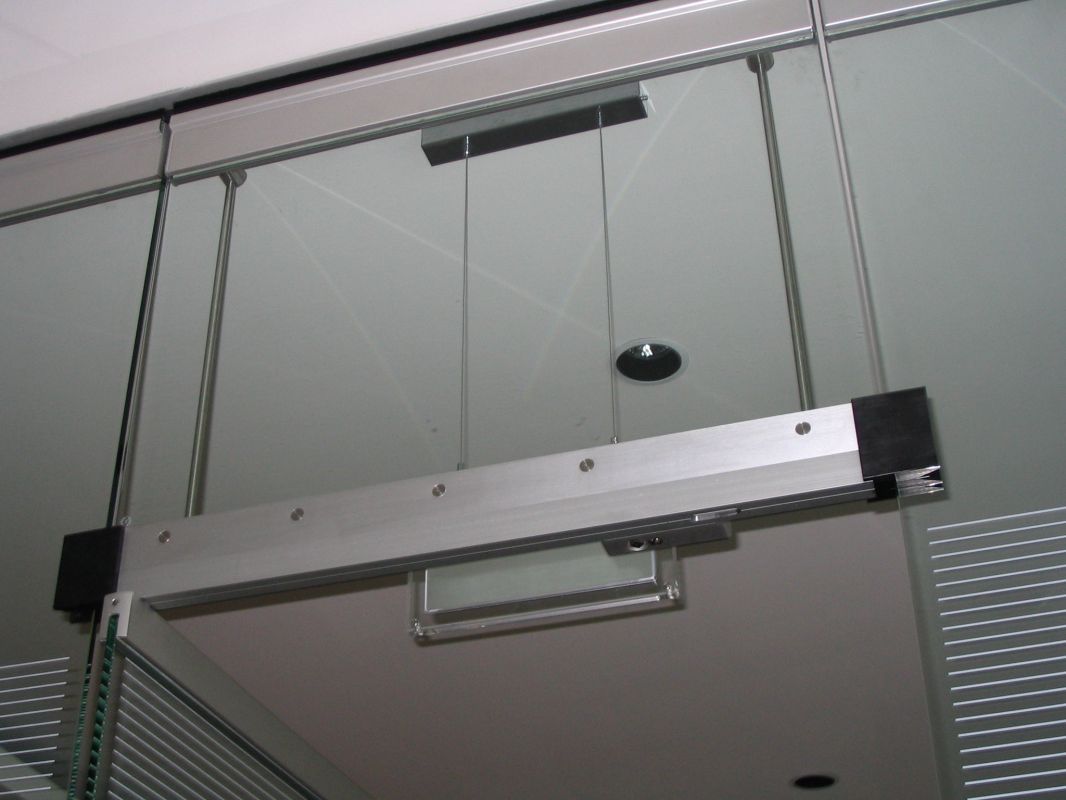

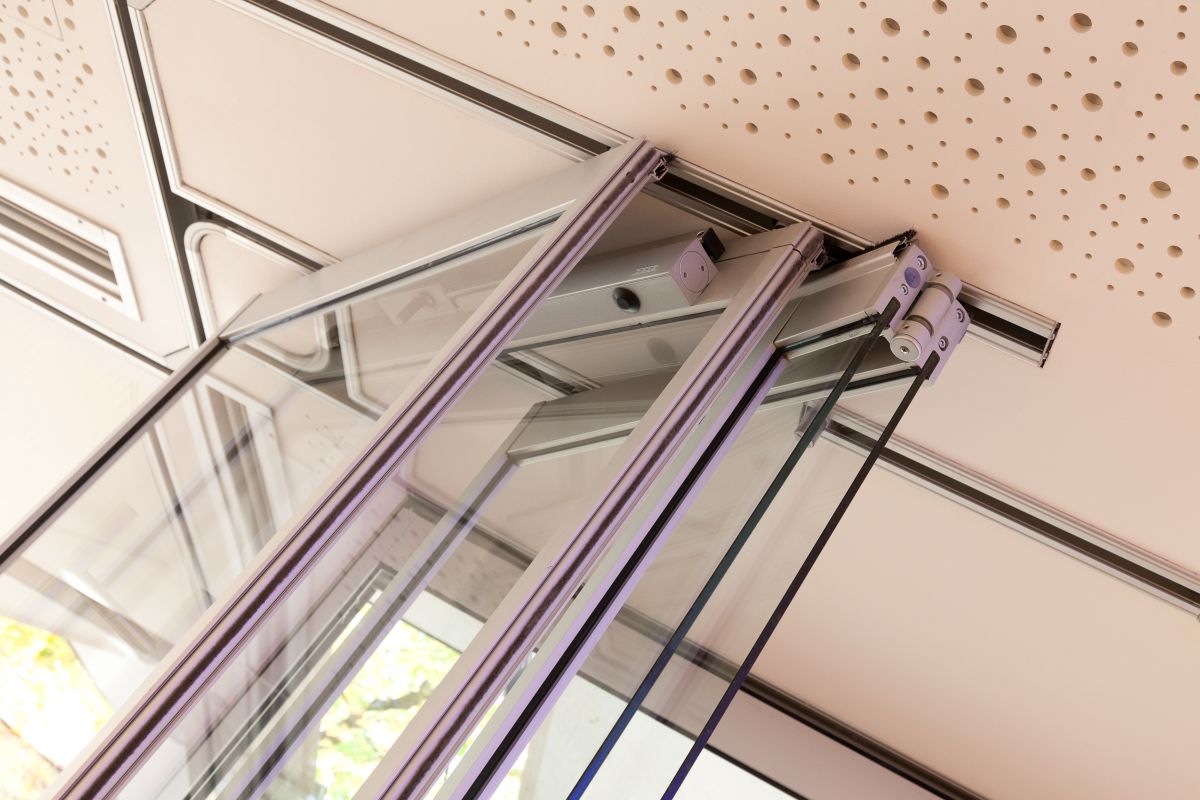

- 4. Posuvný panel skla tvorí horný profil so štetinami výšky 100 mm s 2 vozíkmi, spodný profil výšky 100 mm so západkou na prednej strane a podlahové štetiny
Technické detaily

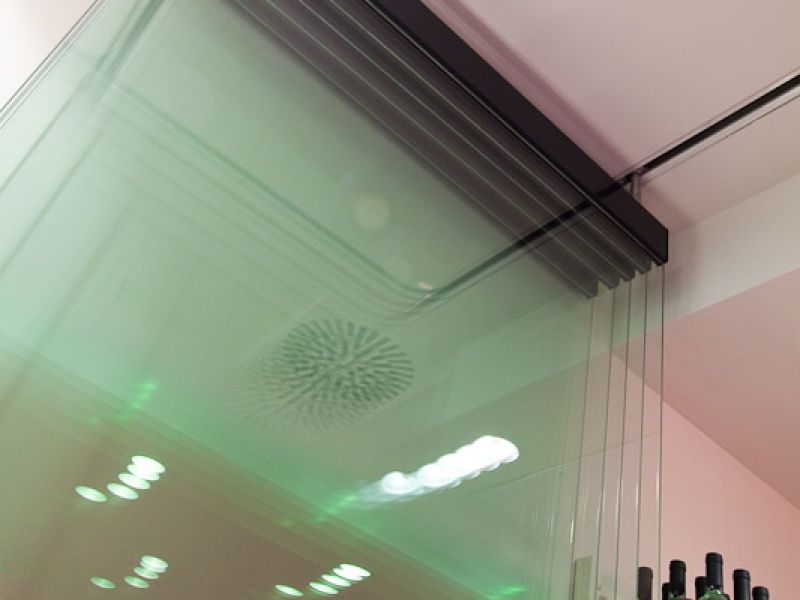

Základným prvkom celého systému je jeho nosná koľajnica, ktorá určuje kapacitu celého systému.
